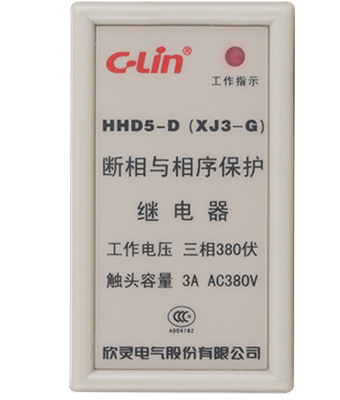

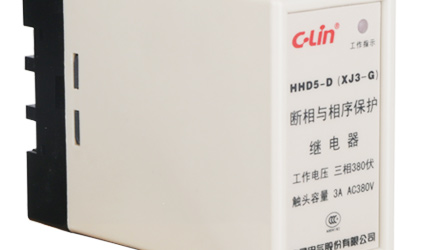

HHD5-D、C、E(XJ3-G)断相相序继电器（老款）

HHD5-D、C、E(XJ3-G)断相相序继电器（老款）

工作电源：三相AC380V 50Hz，允许电压波动范围为(90%～110%)Ue。
断相保护：HHD5系列产品电压取样信号在①、②、③前端，三相电源中任意一相断相，保护继电器可靠的动作，起到断相保护作用。
相序保护：保护继电器相序认定后，如果任意调换一相线，电动机将无法启动，保护继电器起到相序保护作用。
电压不平衡保护：三相电源中任意一相电压与另两相电压之间的不对称度≥13%时，保护继电器可靠的动作，起到保护作用。
触点容量：3A AC380V(阻性)；
环境温度：-5℃～40℃。
安装方式：装置式、导轨式。

https://www.c-lin.cn/uploadfiles/pictures/product/20161212172222_7812.png

产品简介 / Introduction

产品介绍 Product introduction

产品概述

HHD5（XJ）系列断相与相序保护继电器(以下简称保护继电器)适用于交流50Hz、工作电压380V的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现错相、断相、电压不平衡等非正常状态时，及时断开开关电器触头分断电动机的三相电源，快速可靠地保护电动机。
本系列保护继电器采用电压取样方式，与电动机的功率大小无关，无需进行任何电流等级的整定和调整。整机具有适用范围广，使用简单方便，性能稳定可靠等优点。
本系列保护继电器执行Q/ZXL 0027企业标准，符合GB 14048.5有关要求。

产品特点

指示灯动态

设有指示灯，动态指示运行状态

方便客户查看

性能稳定

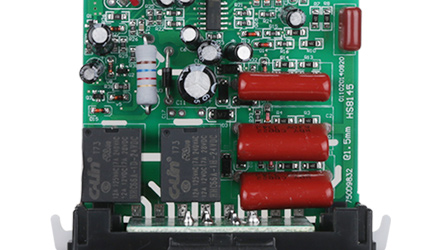

线路板采用SMT贴片工艺

性能稳定可靠，一致性好

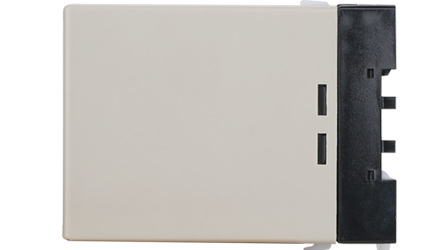

坚固耐用

外壳采用优质ABS

坚实耐磨

资料下载 Data download

文件名称

HHD5（XJ）系列断相与相序保护继电器使用说明书
