智能型数显示电动机保护器 - 欣灵电气股份有限公司

: HHD1-1A、1、1B电动机保护器

工作电源：AC220V、AC380V 50Hz

电流范围：-1A:1~5A -1:4~20A -1B:16~80A

保护功能：断相、三相不平衡、过载、堵转、启动避让

显示方式：LED数码管显示最大相电流和记忆故障状态

显示精度：2.0级

整定方式：电位器静态量化整定

复位方式：面板复位或断电复位

脱扣等级：2、5……40 连续可调

触点形式：一组常开常闭转换触点

触点容量：3A AC380V(阻性)

外形尺寸：125×71×120mm

安装方式：装置式和导轨式兼容

选配功能：接地（代号J需配专用零序互感器）或4-20mA变送输出（代号B）

: HHD1-2、3、3A电动机保护器

工作电源：AC220V、AC380V  50Hz

电流范围：-2:20~100A  -3:40~200A  -3A:60~300A

保护功能：断相、三相不平衡、过载、堵转、启动避让

显示方式：LED数码管显示大相电流和记忆故障状态

显示精度：2.0 级

整定方式：电位器静态量化整定

复位方式：面板复位或断电复位

脱扣等级：2、5……40 连续可调

触点形式：一组常开、一组常闭独立触点

触点容量：3A  AC380V(阻性)

外形尺寸：154×65×157mm

安装方式：装置式

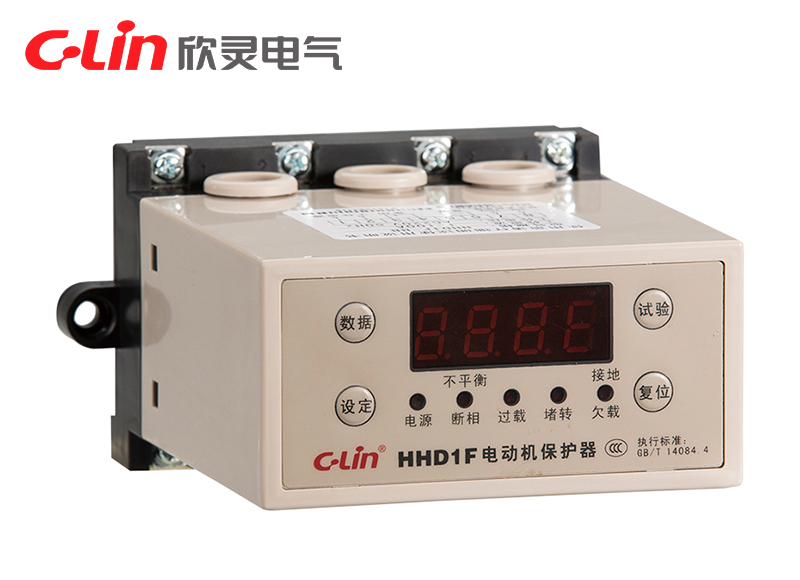

: HHD1F-C电动机保护器

工作电源：AC220V、AC380V 50Hz

电流范围：-C:20~300A

保护功能：启动避让、断相、三相不平衡、过载（定时限/反时限）、堵转、欠载、接地

显示方式：LED数码管显示最大相电流及故障状态指示

显示精度：2.0 级

整定方式：按键整定

复位方式：面板复位或断电复位及自动复位

触点形式：一组独立常开常闭

触点容量：3A AC380V(阻性)

外形尺寸：154×65×157mm

安装方式：装置式

选配功能：接地（代号J需配专用零序互感器）或4-20mA变送输出（代号B）

备注：替代HHD1系列、HHD3i系列、HHD3H系列

: HHD1F-A、B电动机保护器

工作电源：AC220V、AC380V  50Hz

电流范围：-A:0.5~6.5A  -B:1~100A

保护功能：启动避让、断相、三相不平衡、过载（定时限/反时限）、堵转、欠载、接地

显示方式：LED数码管显示最大相电流及故障状态指示

显示精度：2.0 级

整定方式：按键整定

复位方式：面板复位或断电复位及自动复位

触点形式：一组独立常开常闭

触点容量：3A  AC380V(阻性)

外形尺寸：125×71×120mm

安装方式：装置式和35mm导轨式兼容

选配功能：接地（代号J需配专用零序互感器）或4-20mA变送输出（代号B）

备注：替代HHD1系列、HHD3i系列、HHD3H系列

: HHD3i-1、2、AT、A、B、T、H1、H2、H3 电动机保护器

工作电源：AC220V、AC380V 50Hz

电流范围：-1：0.2~1A；-2：0.4~2A；-AT：1~5A
-A：2~20A；-B：8~40A；-T：20~100A
-H1：40~200A；-H2：80~400A
-H3：160~800A

保护功能：断相、过载、三相不平衡、堵转、启动避让

显示方式：LED数码管显示电流和记忆故障状态

整定方式：电位器静态量化整定

脱扣等级：2、5、10、15、20、25、30、35、40
连续可调，适应从轻载到重载起动各类电机需求

复位方式：面板复位或断电复位

触点形式：一组常开常闭转换触点

安装方式：装置式和导轨式兼容

配互感器：H1、H2、H3 另配200：5、400：5、800：5
通用电流互感器

替代产品：HHD4S-A（JD-501S）、HHD3C系列

: HHD3i-C、D、E电动机保护器

工作电源：AC220V、AC380V 50Hz

电流范围：-C：20~100A；-D：40~200A；-E：60~300A

保护功能：断相、三相不平衡、过载、堵转、启动避让

显示方式：LED 数码管显示电流和记忆故障状态

整定方式：电位器静态量化整定

脱扣等级：2、5、10、15、20、25、30、35、40
连续可调，适应从轻载到重载起动各类电机需求

复位方式：面板复位或断电复位

触点形式：一组常开、一组常闭独立触点

触点容量：3A AC380V(阻性)

外形尺寸：154×65×157mm

安装方式：装置式

替代产品：HHD4S-B、C(JD-601S)、HHD3C系列
