当前位置：首页 » 配电控制 » 控制与保护开关系列

XLCPS2控制与保护开关电器

壳架等级	63
额定工作电压（Ue）	400V、690V
使用类别	AC—43，AC—44
约定发热电流 Ith（A）	12	32	63
额定工作电流 Ie（A）	1.2、2.4、6、12	18、32	45、63
额定频率	50Hz
极数	3
额定工作制	八小时工作制，不间断工作制，断续工作制
	断续工作制级别300，负载因数 40%
额定运行短路分断能力 Ics	50kA（AC400V）， 4kA（AC690V）
分断动作时间	≤ 2ms
额定绝缘电压 Ui	690V
额定冲击耐受电压 Uimp	6kV
电寿命（AC—43）（万次）	100（AC400V）
机械寿命（万次）	1000
安装方式	垂直安装（螺钉安装）
外形尺寸（mm）	184×55×158

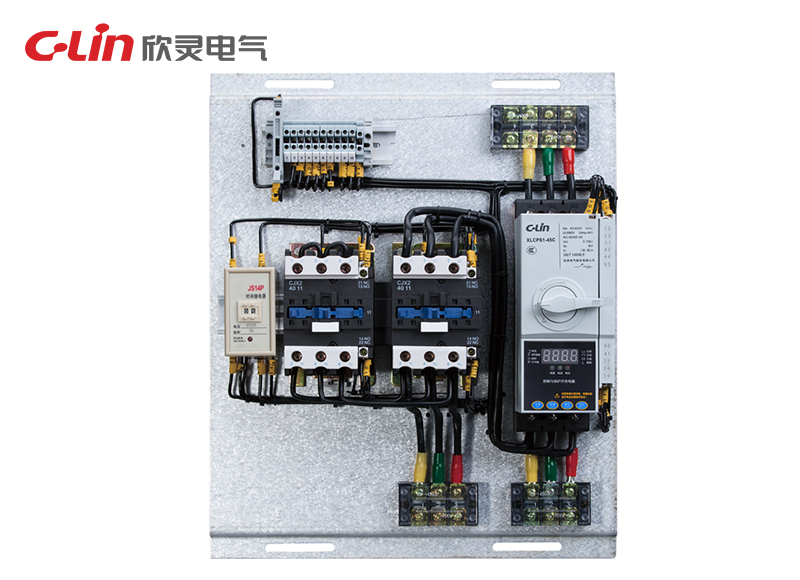

XLCPS1Z自耦减压型控制与保护开关电器

额定工作电压(Ue)	400V、690V
控制电源电压(Us)	AC230V、AC400V
壳架电流(Inm)	45A、125A
额定电流(Ie)	1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A
环境温度	上限温度：+40℃；下限温度：-5℃；
安装环境	海拔高度不超过2000米，无潮湿，无腐蚀性气体。
极数	3P
过载保护(延时)	配电保护、电动机保护
分断能力	C：15kA1、Y：35kA、H:50kA
辅助触头	06-3 常开 + 2 常闭＋ 1 故障脱扣＋ 1 故障报警 ( 消防报警 )09-4 常开 +3 常闭 +1 故障脱扣 +1 故障报警 ( 消防报警 )
派生功能	F-消防、L-漏电、G-隔离、T-通讯
安装方式	垂直安装(螺钉安装)
外形尺寸(mm)	45型 3P：380×440；125型 3P：450×550

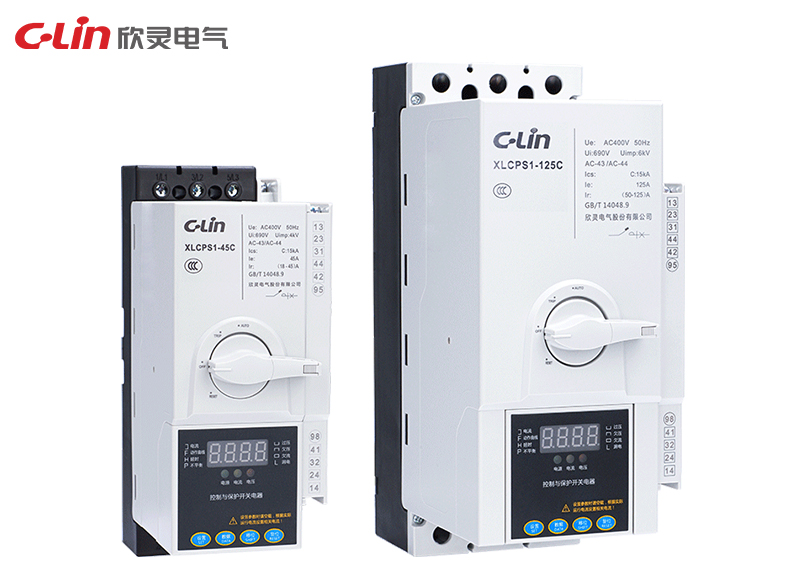

XLCPS1控制与保护开关电器

额定工作电压(Ue)	400V、690V
控制电源电压(Us)	AC230V、AC400V
壳架等级额定电流 (Inm)	45A、125A
额定工作电流 (Ie)	1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A
环境温度	上限温度：+40℃；下限温度：-5℃
安装环境	海拔高度不超过2000米，无潮湿，无腐蚀性气体。
极数	3P
过载保护(延时)	配电保护、电动机保护
分断能力	C：15kA、Y：35kA、H:50kA
辅助触头	06-3常开 2常闭 +1 故障脱扣 +1故障报警；09-4常开 3常闭 +1 故障脱扣 +1故障报警
派生功能	F-消防、L-漏电、G-隔离、T-通讯
安装方式	45 型：垂直安装（螺钉安装、35mm 标准卡轨） 125 型：垂直安装（螺钉安装）
外形尺寸(mm)	45型 3P：205max×145max×77；125型 3P：246max×185max×103.5

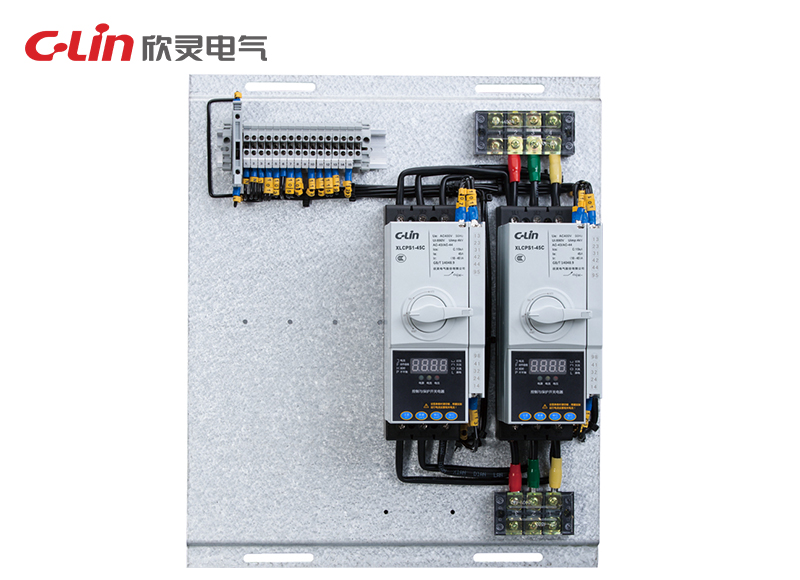

XLCPS1N可逆型控制与保护开关电器

额定工作电压(Ue)	400V/690V
控制电源电压(Us)	AC230V、400V
壳架电流(Inm)	45A、125A
额定电流(Ie)	1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A
环境温度	上限温度：+40℃；下限温度：-5℃
安装环境	海拔高度不超过2000米，无潮湿，无腐蚀性气体。
极数	3P
过载保护(延时)	配电保护、电动机保护
分断能力	C：15kA、Y：35kA、H:50kA
辅助触头	06-3 常开 + 2 常闭 +1 故障脱扣 +1 故障报警 ( 消防报警 )09-4 常开 +3 常闭 +1 故障脱扣 +1 故障报警 ( 消防报警 )
派生功能	F-消防、L-漏电、G-隔离、T-通讯
安装方式	垂直安装(螺钉安装)
外形尺寸(mm)	45型 3P：380×440；125型 3P：450×550

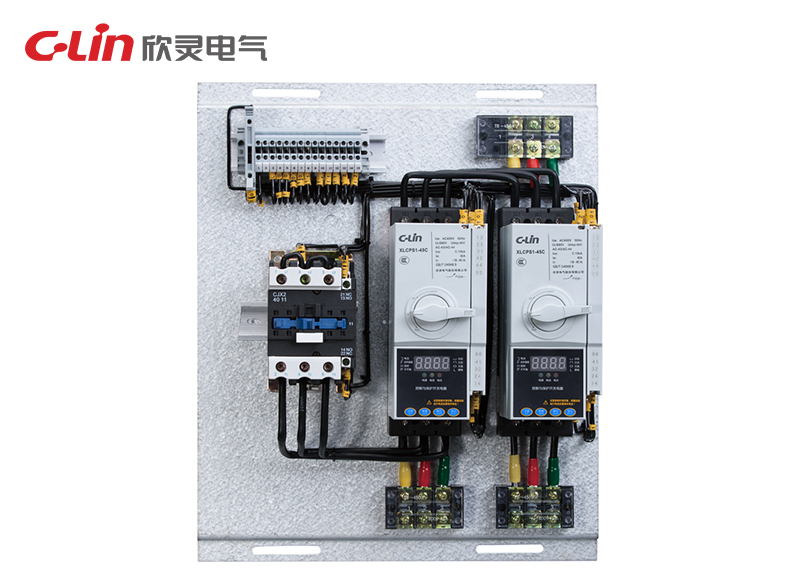

XLCPS1J星三角型控制与保护开关电器

额定工作电压(Ue)	400V、690V
控制电源电压(Us)	AC230V、400V
壳架电流(Inm)	45A、125A
额定电流(Ie)	1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A
环境温度	上限温度：+40℃；下限温度：-5℃
安装环境	海拔高度不超过2000米，无潮湿，无腐蚀性气体。
极数	3P
过载保护(延时)	配电保护、电动机保护
分断能力	C：15kA、Y：35kA、H:50kA
辅助触头	06-3 常开 2 常闭 +1 故障脱扣 +1 故障报警 ( 消防报警 )09-4 常开 +3 常闭 +1 故障脱扣 +1 故障报警 ( 消防报警 )
派生功能	F-消防、L-漏电、G-隔离、T-通讯
安装方式	垂直安装(螺钉安装)
外形尺寸(mm)	45型 3P：380×440；125型 3P：450×550

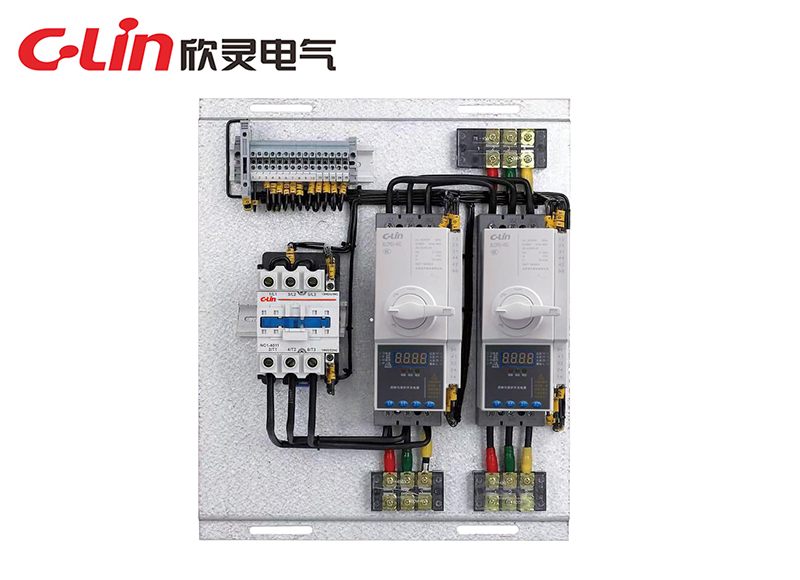

XLCPS1D双速电机型控制与保护开关电器

额定工作电压(Ue)	400V、690V
控制电源电压(Us)	AC230V、400V
壳架电流(Inm)	45A、125A
额定电流(Ie)	1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A
环境温度	上限温度：+40℃；下限温度：-5℃
安装环境	海拔高度不超过2000米，无潮湿，无腐蚀性气体。
极数	3P
过载保护(延时)	配电保护、电动机保护
分断能力	C：15kA、Y：35kA、H:50kA
辅助触头	06-3常开 2常闭 +1 故障脱扣 +1故障报警
派生功能	F-消防、L-漏电、G-隔离、T-通讯
安装方式	垂直安装(螺钉安装)
外形尺寸(mm)	45型 3P：380×440；125型 3P：450×550
