额定工作电压：5VDC、12VDC、24VDC

额定工作电流：5mA

接线极性：有极性（注意接线顺序）

负载电流：1A；2A；3A；4A；5A

负载电压：60VDC；100VDC；100VDC；60VDC；30VDC

浪涌电流：1A；2A；3A；4A；5A

最大动作频率：200HZ

最大压降（-40~100%℃）：0~0.8V

峰值电压：2500V

控制通道数：4、8、16、32

绝缘电阻：100MΩ（500VDC）

导通时间（10~90%）：0.5ms

关闭时间（10~90%）：0.03ms

隔离耐压：3750Vrms

产品型号：HHN-SG3 □□□□ D24/DA；HHN-SG3 □□□□ D24

动作时间：负载电源的 1/2 周期 +1ms 以下；1ms 以下

复位时间：负载电源的 1/2 周期 +1ms 以下；1ms 以下

绝缘电阻：100MΩ 以上 (500V 兆欧表 )

控制电压：3-32VDC

控制电流：5-20mA

负载电压：24-240VAC 24-440VAC 5-60VDC

负载电流：1A 2A

通态压降：DC≤1.2V AC≤1.6V

断态漏电流：DC≤5mA AC≤10mA

介质耐压：≥1500VAC

隔离耐压：AC2500V 50/60Hz 1分钟

产品型号：HHN-SG101□□D24/DA;HHN-SG101□□D24

动作时间：负载电源的1/2 周期+1ms以下；1ms以下

复位时间：负载电源的1/2 周期+1ms以下；1ms以下

绝缘电阻：100MΩ 以上（500V 兆欧表）

控制电压：3-32VDC

控制电流：5-20mA

负载电压：24-240VAC 24-440VAC 5-60VDC

负载电流：1A 2A

通态压降：DC≤1.2V AC≤1.6V

断态漏电流：DC≤5mA AC≤10mA

介质耐压：≥1500VAC

隔离耐压：AC2500V 50/60Hz 1分钟

驱动方式：NPN/PNP 兼容

额定电压：DC12V；DC18V；DC21V；DC24V；DC48V；DC100V

4 极额定电流 (mA)：30；20；17.1；15；7.5；3.8

4 极功耗 (mW)：约 360 ；约 420

6 极额定电流 (mA)：41.7；27.8；23.8；20.8；10.4；5.3

6 极功耗 (mW) ：约 500 约； 580

动作电压：相对额定电压 75% 上下

释放电压：相对额定电压 10% 上下

动作时间：≤ 20ms

释放时间：≤ 10ms

阻性负载：AC250V 6A ；DC30V 6A

感性负载开关性能：AC15V AC240V 2A；DC13V DC24V 1A；DC48V 0.5A；DC110V 0.2A

电气寿命：10 万次以上 ( 额定负载 )

机械寿命：1000 万次以上

最大开关频率：机械 36000 次 /h 额定负载 1800 次 /h

触点材料：银合金

接触电阻：≤ 100mΩ

型号：HHN-RD1,2,3,4,5,6,7,8

触点构成：2Z;3Z;4Z

触点接触电阻（初始）：≤100mΩ

触点材料：银合金

额定控制容量（电阻负载）：6.5A（HHN68B）,10A（HHN68BVL）,12A（HHN68AVL）
5A 240VAC 28VDC（HHN68B,HHN68BVL）

触点最大允许电压：240VAC 28VDC

绝缘电阻（初始）：1000mΩ（500VDC）

线圈温度上升值（at 70℃）：≤85K

动作时间（at 20℃）：≤20ms

复位时间（at 20℃）：≤15ms（直流型），≤25ms（交流型）

机械寿命：≥10⁷（频率300次/分钟）

电气寿命（在额定控制容量下）：≥10⁵（频率1s通，1s断）

额定电压（V）：DC12V;DC24V;DC110V;DC220V;
AC12V;AC24V;AC110V;AC220V

额定电流±10%（MA）：75；37.5；8；4；
100；50；10.9；5.4

额定电阻±10%（Ω）：160；640；13750；55000
42；168；3532；14259

额定功耗（W）：0.9W 1.2VA

最大吸合电压（V）：75%以下 80%以下

最大释放电压（V）：10%以上 30%以上

最大容许电压（V）：额定电压×110%

触点：1 CO

开关电流：6A 250V AC

最小负载：100mA / 12V

切换容量：DC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V:300VA

浪涌电流：15A / 2.5ms

机械寿命：10×10 ⁶

电气寿命：3×10 ⁴

工作电压：0.8~1.25Un

延迟 / 释放时间：7 / 15ms

接触电阻：100mΩ以下

动作时间（时效性）：10ms以下（约3ms）

复位时间（时效性）：15ms以下（约4ms）

绝缘电阻：100mΩ以上（DC500V 兆欧表）

冲击耐久：1000m/s ²

冲击误动作：100m/s ²

机械寿命：5000万次以上（开关频率18000次 /h）

电气寿命：10万次以上（额定负载、开关频率1800次 /h）

额定电压：DC24V

额定电流：7.5mA,8.3mA

动作电压：75%以上（常温环境）

释放电压：5%以下（常温环境）

动作时间：20ms以下

释放时间：10ms以下

接触电阻：30mΩ以下（DC6V 1A）
100mΩ以下 （DC6V 1A）

绝缘阻抗：1000mΩ（500VDC）

触点材质：银合金

电气性能：5A/250VAC、5A/30VDC

机械耐久性：5000000次

额定电压：DC24V

额定电流：7.5mA,8.3mA

动作电压：75%以上（常温环境）

释放电压：5%以下（常温环境）

动作时间：20ms以下

释放时间：10ms以下

接触电阻：30mΩ以下（DC6V 1A）
100mΩ以下 （DC6V 1A）

绝缘阻抗：1000mΩ（500VDC）

触点材质：银合金

电气性能：5A/250VAC、5A/30VDC

机械耐久性：5000000次

额定电压：DC24V

额定电流：7.5mA,8.3mA

动作电压：75%以上（常温环境）

释放电压：5%以下（常温环境）

动作时间：20ms以下

释放时间：10ms以下

接触电阻：30mΩ以下（DC6V 1A）
100mΩ以下 （DC6V 1A）

绝缘阻抗：1000mΩ（500VDC）

触点材质：银合金

电气性能：5A/250VAC、5A/30VDC

机械耐久性：5000000次

产品型号：HHN-CA01

适用线缆：X210-4/X200-4

适用PLC：KEYENCE KV-5000 KV-1000 KV-5500 KV-3000

输入接口：40P MIL连接器

输出接口：32P高低位2排端子

输入：额定电流1A
额定电压DC24V

外形尺寸：55×110×48mm

工作电源：AC/DC24V;AC220V;AC/DC100-240V;AC380V

工作方式：可逆B计数、可逆C计数

计数速度：高频 5000 次/ 秒；低频 30 次/ 秒

计数范围：1-99999999

量值系数：0.001-9.9999

输入信号：旋转编码器、米轮、PNP常开型光电开关/接近开关

输出模式： N、C、F 、X、R、T 多制式

停电记忆： 10年

触点形式： 一组常开常闭触点，和一组常开触点

外形尺寸：72×72×81mm

开孔尺寸：68×68mm

安装方式：面板式

备注： 高速计数：5000 次 / 秒，配编码器、米轮可实现电机正转加计数、反转减计数

工作电源：DC24V；AC220V、AC380V

工作方式：可逆B计数、可逆C计数

计数速度：高频 5000 次/ 秒；低频 30 次/ 秒

计数范围：1-99999999

量值系数：0.001-9.9999

输入信号：旋转编码器、米轮、PNP常开型光电开关/接近开关

输出模式： N、C、F、R、X 制式

停电记忆： 10年

触点形式： 一组常开常闭触点

外形尺寸：96×48×114mm

开孔尺寸：92×45mm

安装方式：面板式

备注： 高速计数：5000 次 / 秒，配编码器、米轮可实现电机正转加计数、反转减计数

控制电压：3-32VDC

控制电流： 5-25mA

负载电压：22：24-240VAC、 38：24-440VAC

负载电流：3A、5A、8A（单路输出）铝外壳

通态压降：AC ≤ 1.5V

通断时间：AC ≤ 10ms

断态漏电流：AC ≤ 10mA

介质耐压： ≥1500VAC

环境温度： -30~80℃

安装形式：双列直插、插座安装

外形尺寸： 27×21×39.5mm

说明： 安装在通风较好的散热窗旁边

控制电压：3-32VDC

控制电流：5-25mA

负载电压：22：24-240VAC、 38：24-440VAC

负载电流：1A、2A、3A、4A、5A（双路输出）铝外壳

通态压降：AC ≤ 1.5V

通断时间：AC ≤ 10ms

断态漏电流：AC ≤ 10mA

介质耐压： ≥1500VAC

环境温度： -30~80℃

安装形式：双列直插、插座安装

外形尺寸： 27×21×39.5mm

说明： 安装在通风较好的散热窗旁边

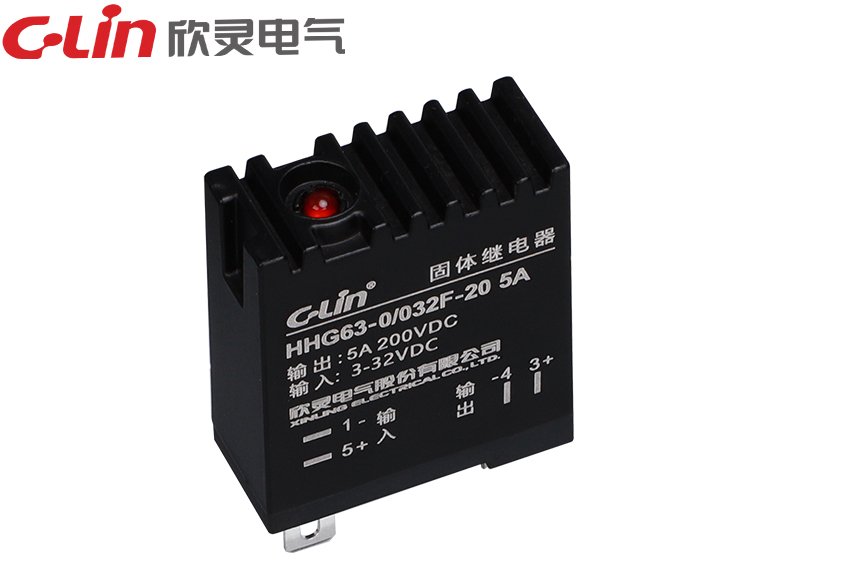

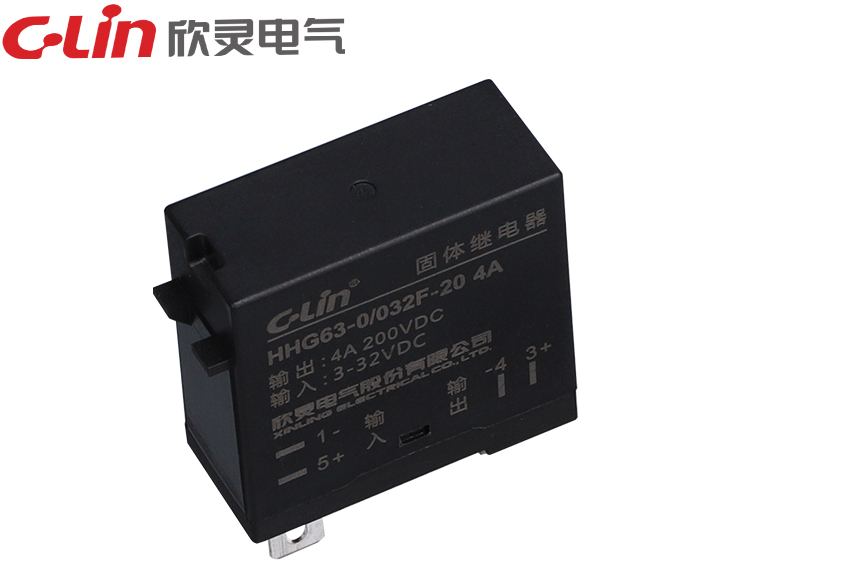

控制电压：3-32VDC

控制电流：5-25mA

负载电压：20：12-200VDC

负载电流：1A、2A、3A、4A、5A（双路输出）铝外壳

通态压降：DC ≤ 1.2V

通断时间：DC ≤ 5ms

断态漏电流：DC ≤ 5mA

介质耐压： ≥1500VAC

环境温度： -30~80℃

安装形式：双列直插、插座安装

外形尺寸： 27×21×39.5mm

说明： 安装在通风较好的散热窗旁边

控制电压：3-32VDC

控制电流：7-45mA

负载电压：06：5-60VDC

负载电流：3A、5A、8A（单路输出）铝外壳

通态压降：DC ≤ 1.2V

通断时间：DC ≤ 5ms

断态漏电流：DC ≤ 5mA

介质耐压： ≥1500VAC

环境温度： -30~80℃

安装形式：双列直插、插座安装

外形尺寸： 27×21×39.5mm

说明： 安装在通风较好的散热窗旁边

控制电压：3-32VDC

控制电流：5-25mA

负载电压：22：24-240VAC、38：24-440VAC

负载电流：1A、2A、3A、4A

通态压降：AC≤1.6VAC

控制保护：AC≤10ms

断态漏电流：AC≤10mA

介质耐压：≥ 2500VAC

环境温度：-30~80℃

外形尺寸： 30.6×12.8×33mm

安装形式：双列直插、导轨安装

说明： 安装在通风较好的散热窗旁边

控制电压：3-32VDC

控制电流：5-25mA

负载电压：22：24-240VAC 、38：24-440VAC

负载电流：5A( 铝外壳)

通态压降：AC ≤ 1.6V

通断时间：AC ≤ 10ms

断态漏电流：AC ≤ 10mA

介质耐压： ≥1500VAC

环境温度： -30~80℃

外形尺寸： 28.8×12.8×38.5mm

安装方式： 螺栓安装

说明：双列直插、导轨安装

注：适配插座P69F05E/P69F05A1
