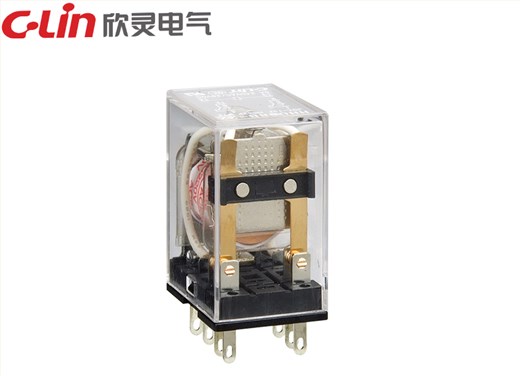

产品介绍 Product introduction
产品概述
HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。
本系列小型电磁继电器执行GB14048.5标准。
详细参数
| 产品型号 | HHC68B-2Z (HH52P,MY2) | |
|
触点 |
形式 | 2H、2D、2Z |
| 负载 |
5A/240VAC 28VDC
|
|
| 最大切换电压 | 240VAC/28VDC | |
| 接触电阻 | ≤100mΩ | |
|
材料 |
银合金 |
|
| 吸合电压（23℃） |
DC：≤75%×额定电压 |
|
| AC：≤80%×额定电压 | ||
|
释放电压（23℃） |
DC：≤10%×额定电压 |
|
|
AC：≤30%×额定电压 |
||
| 最大电压（23℃） | 110%×额定电压 | |
| 线圈规格 | 直流（DC） | DC：3V~220V |
| 交流（AC） | AC：3V~380V | |
|
线圈功率 |
DC：0.9W，AC：1.2VA | |
|
吸合时间 |
≤15ms | |
|
释放时间 |
≤10ms | |
|
介质耐压 |
同极触点之间 | 1000VAC/1min（漏电流 1mA） |
| 异极触点之间 | 1000VAC/1min（漏电流 1mA） | |
| 触点与线圈 | 1500VAC/1min（漏电流 1mA） | |
| 绝缘电阻 |
≥100MΩ（500VDC） |
|
| 环境温度 | -40~+85℃（不冷凝） | |
| 安装方式 | PCB印刷板式，插座式 | |
| 重量 | 约32g | |
| 外形尺寸 | 27.3×21×35mm | |
| 通用型号 | HH52P、MY2、HF18FF-2Z | |
产品特点
◇超小型体积；◇功耗低；◇触点负载大；◇高灵敏度；◇可配置指示灯；

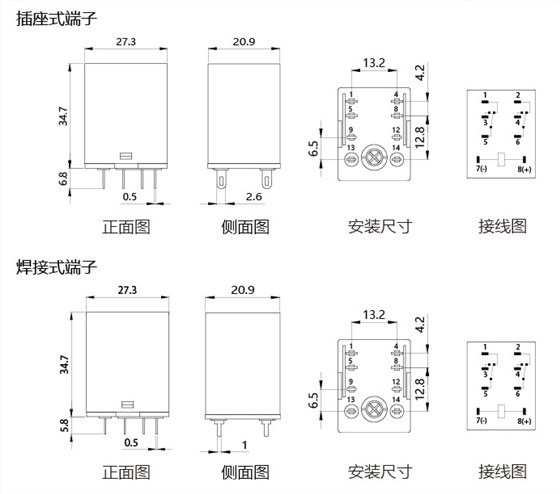

产品尺寸及安装方式
资料下载 Data download
| 文件名称(点击文件名称即可下载或在线查看） |
|
HHC68B(HH5253,54P) 小型电磁继电器使用说明书 |
