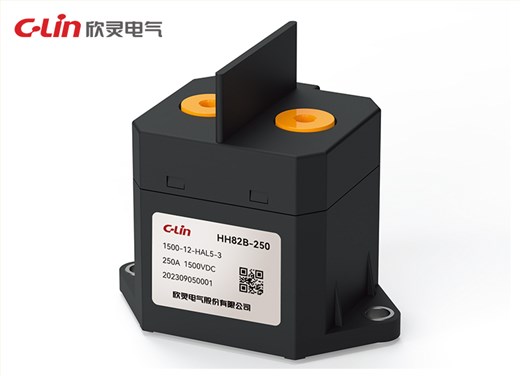

产品介绍Product introduction
产品特点
独特的磁灭弧设计，具有1500V的高容量切断功能独特的接点结构，具有更更高的耐浪涌性能和电流耐受能力
独特的抗短路结构，抗短路能力达到6000A以上
高低压间耐压4000V以上
线圈可选节能型，节能型线圈连接有极性
负载连续无极性
环保产品(符合RoHS)
产品型号说明
主要技术参数
主触点参数
| 结构 |
H |
| 触点材料 | 银铜合金 |
| 接触电阻 | ≤0.3mΩ(@250A) |
| 接触压降 | / |
| 额定负载 | DC1500V 250A |
| 机械耐久性 | 20万次(0.5秒通0.5秒断) |
| 切换电寿命 | 250A /1000V,1000次 |
| 冲击电寿命 | / |
| 分断电寿命 | 250A /1500V,100次 |
|
短路电流 |
6000A*(5ms),1次 |
| 额定电流 | 250A |
| 最小负载电流 | 6V/1A |
辅助触点参数
| 结构 | H |
| 接触电阻 | ≤100mΩ(@0.1A) |
| 额定负载 | DC12V,0.1A |
| 切换电寿命 | DC12V 0.1A 10000次 |
线圈参数
|
额定电压(Vd.c.) |
12 | 24 |
PWM型 |
| 动作电压(Vd.c.) | ≤9 | ≤18 |
≤9 |
| 工作电压(Vd.c.) | 9~ 16 | 18~32 |
9~ 36 |
|
释放电压(Vd.c.) |
≥1 | ≥2 |
≥5 |
| 线圈电阻(2)(1+ 7%) | 24 | 96 |
3.1 |
|
启动电流(A)* |
0.5 | 0.5 |
3.8* |
| 启动时间(ms) | / | / |
≤150* |
| 额定电流(A) | 0.5 | 0.5 |
0.2* |
| 启动功耗(W)* | 6 | 6 |
46* |
| 稳态功耗(W) | 6 | 6 |
2.5* |
性能参数
| 绝缘电阻 | 线圈与触点间 | 1000MΩ以上 |
| 同极触点间 | 1000MΩ以上 | |
| 主辅触点间 | 1000MΩ以上 | |
|
耐压 |
线圈与触点间 | AC4000V 1分钟 |
| 同极触点间 | AC4000V 1分钟 | |
| 主辅触点间 | AC4000V 1分钟 | |
| 耐冲击电压 | 线圈和触点间10 kV(1.2 × 50μs) | |
| 动作时间 | 30ms以下 | |
| 释放时间 | 10ms以下 | |
| 吸合回跳 | 5ms以下 | |
| 振动 | 耐久 | 10~ 55 ~ 10Hz单振幅0.75mm(双振幅1.5mm) |
|
误动作
|
励磁:10~55~10Hz单振幅 |
|
|
0.75mm(双振幅1.5mm) |
||
|
无励磁:10~55~10Hz单振幅 |
||
|
0.15mm(双振幅0.3mm) |
||
| 冲击 | 耐久 | 1,000m/s² |
| 误动作 | 励磁: 100m/s² 无励磁: 50m/s² | |
| 使用环境温度 | -40~ +85°C (不结冰、无凝露) | |
| 使用环境湿度 | 5 ~ 85%RH | |
| 重量 | 约295g | |
安全认证
| UL |
1、阻性切换： 50A@ 1500Vdc，6000次 2、阻性分断： 250A@ 1500Vdc，100 次 |
|
| TUV |
1、负载1: 50A@ 1500Vdc 2、阻性分断: 250A @750Vdc，100次 |
|
| CE |
1、负载1: 50A@ 1500Vdc 2、阻性分断: 250A @750Vdc，100次 |
|
|
CCC |
1、负载1: 50A@1500Vdc 2、负载2:300A@300Vdc |
|
产品外形、安装及接线图
HHC82B-250外形尺寸图
说明：
1.A1、A2为负载端，负载无极性(外壳无标识)
2.+X1(红色线)、-X2( 黑色线)为线圈端，线圈有极性，线号为20AWG，长300士20mm
3.B1(白色线)、B2( 白色线)为辅助触点，辅助触点无极性，线号为20AWG，长300土20mm
4.注:产品外形尺寸未注尺寸公差按下表执行。
HHC82B-250外形尺寸图
